精轧螺纹钢属性

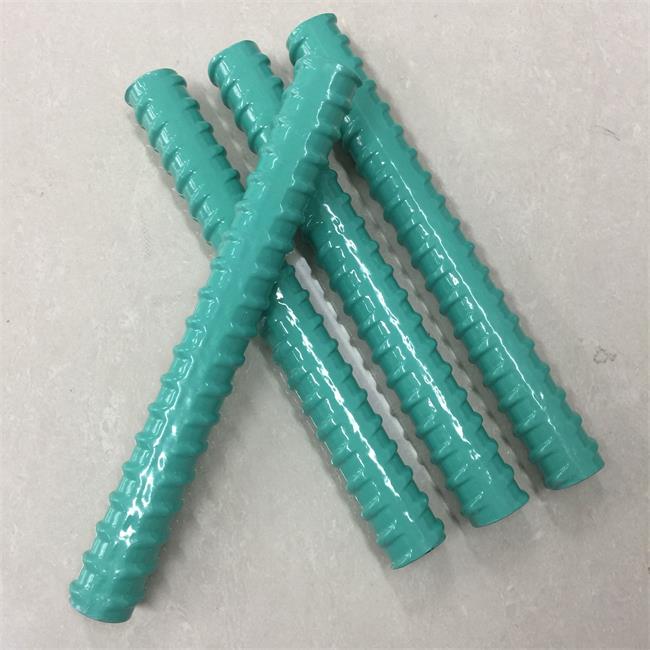

精轧螺纹钢筋是在整根钢筋上轧有外螺纹的大直径、高强度、高标准精度的直条钢筋。
精轧螺纹钢在恣意截面处都拧上带有内螺纹的联接器进行联接或拧上带螺纹的螺帽进行锚固。
精轧螺纹钢广泛使用于大型水利工程、工业和民用建筑中的延续梁和大型框架结构，公路、铁路大中跨桥梁、核电站及地锚等工程。
它具有联接、锚固简洁，粘着力强手机网站，张拉锚固安全可靠，施工便当等优 点，而且节约钢筋百度网站排名，削减构件面积和重量。
修本来段截面面积 基圆面积 base circle area 钢筋截面不含螺纹的面积。 有效截面系数 coefficient of efficiency section 钢筋截面基圆面积与含螺纹的面积（即公称截面面积）的比值。
修本来段理论重量表 ?公称直径/mm 公称截面面积/mm2? ?有效截面系数 ?理论截面面积/mm2 ?理论重量(kg/m) ? 18 ?254.5 ?0.95 ? 267.9 ? 2.11 ? 25 ?490.9 ? 0.94 ? 522.2 ?4.10 ? 32 ?804.2 ?0.95 ? 846.5 ?6.65 ?40 ? 1256.6 ? 0.95 ?1322.7 ? 10.34 ?50 ?1963.5 ?0.95 ? 2066.8 ? 16.28
修本来段强度等级代号 预应力混凝土用螺纹钢筋以屈从强度区分等级，其代号为“PSB”加上规矩屈从强度最小值标明。P、H、B分别为Prestressing、Screw、Bars的英文首位字母。例如：PSB830标明屈从强度最小值为 830MPa的钢筋，（通常用PSB830 标明）。 订购的合同至少应包括下列内容： a）本标准编号； ) 产品名称； c) 产品强度等级代号； d) 标准及重量（或数量）； e) 特别要求。
修本来段试验方法 折叠 检验项目 每批钢筋的检验项目、取样方法和试验方法应吻合表4的规矩。 表4 序号 检验项目 取样方法 取样数量 试验方法 1 化学成分 GB/T 222 1 GB/T 223、GB/T 4336 2 拉 伸 任选两根钢筋 2 GB228 本标准8.2 3 弯 曲 任选两根钢筋 2 GB/T232 本标准8.3 4 松 弛 任选一根钢筋 1/每合同批 GB10120本标准8.4 5 疲 劳 任选一根钢筋 1 本标准8.5 6 表 面 逐支 目视 7 重量差错 按本标准6.7
拉伸试验 拉伸试验应选用全截面标准钢筋试样进行。不答使用机加工削减截面的试样。 单位应力测定应按表1所列基圆横截面积核算。 对每批重量大于60t的钢筋，应取三个拉伸试样进行试验。
弯曲试验 弯曲试验的试样按规矩弯曲后，受弯曲部位外观不得发生裂缝。
怠惰试验 钢筋的应力怠惰功能试验应按GB/T 10120的规矩进行。 试验期间，试样的环境温度应保持在20℃±2℃内。 试验标距长度不小于公称直径的60倍。 试样制备后不得进行任何热处理和冷加工。 初始负荷应在3min～5min内均匀施加完毕，持荷1min后开端记载怠惰值。 答使用至少100h的测试数据推算1000h的怠惰率值。
精轧螺纹钢疲惫试验 经供需双方赞成,可进行疲惫试验,钢筋应饱受2×106周次循环应力而没有发生开裂，而且从最大应力为70%公称抗拉强度时上下振荡。钢筋应力幅等于195MPa。
冀公网安备 13040402000404号
冀ICP备19020572号-1
